一、需求说明

两台Brocade光纤交换机做级联

二、检查级联许可：

首先分别核查两台设备是都均具有级联License：

1、通过licenseshow命令查看：

三、更改Domain ID

修改switch domain ID，确保两台switch 的domain ID 唯一

1、运行switchshow 命令确认当前的domain ID：

switch:admin> switchshow
switchName: top_4a3_a10
switchType: 42.1 switchState: Online
switchMode: Native
switchRole: Subordinate
switchDomain: 1 switchId: fffc03
switchWwn: 10:00:00:60:69:e2:09:be
AD Feature: Not Active
Current AD: 0 zoning: ON (bot_cfg)

复制

2、通过以下步骤设置 switch domain ID

switch:admin> switchdisable
switch:admin> configure
Configure... Fabric Parameters (yes, y, no, n): [no] y
Domain (1...239): [1] 2

复制

分别设置两台交换机的domain ID 为 1 和2。（Domain ID 的取值范围为 0-31 或者1-239 ）

四、删除原有的zone cfg配置信息

注意：若是两台交换机进行全新配置，则删除两台交换机上的cfg；若是一台主交换机已经在使用，要添加备交换机的话，只需要删除备交换机上的cfg，级联后会自动同步主交换机上的配置。

1、显示当前的zone cfg

switch:admin>cfgshow

复制

2、删除zone cfg

switch:admin>cfgclearswitch:admin>cfgsave

复制

五、接线并测试

1、将两台光纤交换机通过光纤线连接起来，查看指示灯，绿色常亮代表已连通且状态正常。

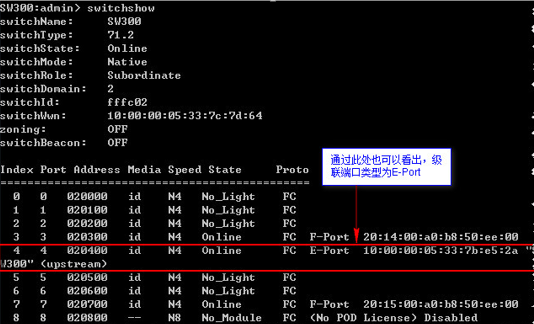

2、在两台交换机分别运行switchshow 命令确认 ISL 端口的状态：

如果交换机级联成功端口状态为Online，端口类型会变成为E-Port，主交换机后面会标有 (upstream)，下级交换机会显示 (downstream)状态。
