Brocade G620 第 6 代光纤通道交换机专注于应用程序性能和横向扩展网络。 它是 6510 几年前，我们发现它是一款全面的企业 SAN 交换机，具有多种光纤通道网络连接选项。 G620 可以很好地集成到现有的 SAN 结构中，并允许用户以更高的性能进一步推动并支持 NVMe-oF 等下一代存储趋势。 它还具有内置仪器，可提供相当广泛的洞察力和控制力，这可能会降低企业成本、简化管理复杂性并降低总体风险。 使用这些工具，管理员还可以更轻松地识别问题并修复任何需要解决的问题。 与 G6510 一样，这使其成为主要使用高性能存储的虚拟化网络环境的理想选择。

就连接性而言，Brocade 的 G620 交换机可从 24 个扩展到 48 个 SFP+ 自动感应端口，支持单个域中的高性能 32-Gbps SFP+ 端口技术。 它具有多达四个 128-Gbps QSFP 端口，允许用户连接到另一个 G620 的 QSFP 端口或将它们用作附加设备端口以实现多达 64 个连接端口。 借助 Dynamic Ports on Demand，用户可以通过增加交换机上的许可证数量，通过其 24 个 SFP+ 和 64 个 Q-Flex 端口将 48 个端口扩展到 4 个端口。 这为用户提供了一种简单的消费模式，随着他们的环境增加交换机，降低了初始成本。

借助 IO Insight 和 VM Insight，用户可以相当全面地控制他们的 Brocade 交换机，包括集成的监控、管理和诊断工具。 借助此功能，您可以监控并获取有关存储 I/O 运行状况和性能（例如重要的延迟和性能指标）的警报。 它还集成了网络传感器，用于从您选择的任何存储端口查看 VM 和存储 I/O 运行状况和性能指标，以及通过浏览器可访问的仪表板查看结构。 这些工具也是非中断性的，不会影响日常操作。

博科 G620 规格

设计与建造

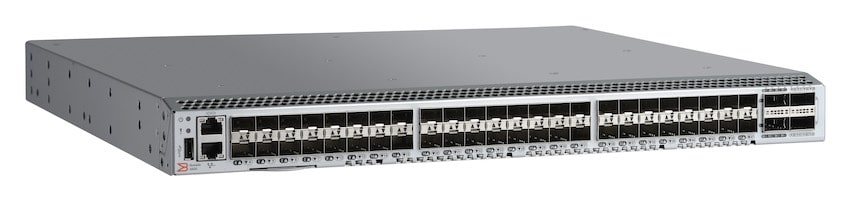

Brocade G620 的设计比它所取代的之前的 6510 多了一些。 通过支持额外的连接性，博科增加了端口密度，同时还将前端重新塑造成楔形，以允许额外的气流穿过安装在前端的收发器。 G620 的正面是 SFP+ FC 端口 0 到 47，排成两排。 右侧是四个 QSFP 端口，每个端口都与其相关的 FC 端口（48 到 63）相关联。 左侧是系统和状态 LED、UART RJ-45 串行控制台端口（顶部）、1000/100/10Mbps RJ-45 以太网管理端口（底部）和 USB 端口。

非端口侧是电源插座、电源开关、风扇和手柄的所在地。 G620 每次开机都会自动进行开机自检。 与上一代型号类似，通过更换电源来改变风扇方向，并通过标签明确指示每个 PSU 配备的气流方式。

操作系统和管理

Brocade 的管理操作系统没有改变，这使得该交换机可以上行链路并与现有交换机集成。 因此，我们的环境由双结构组成：两个独立的 G620，每个上行链路到我们下层实验室中的两个 6510，以及旧设备和备用设备。 G620 提供与之前的 6510 交换机系列相同的基于 JAVA 的 WebGUI，以及用于可靠管理的传统 CLI。

Switch View 为用户提供了其交换机的图形表示，其中显示了每个交换机和端口状态的实时视图。 交换机图形中的端口 LED 与实际物理交换机上的端口 LED 相匹配； 您可以将鼠标悬停在每个端口上以显示标识端口号的黄色。

Port Admin 选项卡在 Switch Explorer 窗口中可用，并显示有关交换机端口的信息。默认模式是基本视图； 但是，您可以在顶部“查看”菜单下的“高级”部分查看更多端口管理选项。 您还可以查看包含有关端口的更多信息的视图子选项卡。 默认情况下，此部分每 60 秒自动刷新一次（您可以在间隔字段的顶部更改刷新频率），并在通过 Web 工具更改任何端口后立即刷新。 布局也可以轻松定制。 您可以通过简单地拖动分隔线来更改列大小，或者通过拖动列标题以任何顺序重新排列它们。 简单但有效。

Web Tools 还显示名称服务器条目，表中的每一行代表一个不同的设备。 如您所见，它的布局与“端口管理”选项卡类似，并且可以以相同的方式进行自定义。

分区任务在区域管理部分执行以进行概览或快速更改； 它也是用户可以监控和管理基本分区和交通隔离分区的地方。 每次加载此窗口时，Web Tools 都会对所有分区配置进行快照； 但是，它不会像其他部分那样按时间间隔自动更新。 所有更改都保存在“缓冲环境”中，并且在用户手动保存更改之前不会更新。 对于大型分区管理需求，CLI 仍然提供最佳界面。

32Gb FCP 和 NVMEoF 的性能优势

如果将每条链路的可用带宽加倍，从 16Gb 到 32Gb FC 的转变会带来直接而明显的好处，这是支持更新协议（例如端到端 NVMeoF）的另一个关键优势。 结束我们对这样一个平台的第一次审查， NetApp AFA EF600，我们使用安装在每台主机中的 Broadcom LPe32002 和由双 Brocade G620 交换机组成的双结构对其进行了测试。 这种配置使它脱颖而出，提供了一系列令人印象深刻的低延迟性能指标、令人难以置信的带宽和高小块传输吞吐量。

在我们测量 64K 顺序读取性能的第一个工作负载示例中，将旧 EF570 阵列上 VMware 内部的 FCP 性能与新 EF600 上的裸机 NVMeoF 进行比较，我们看到读取速度大幅跃升至 40.2GB/s，延迟为 458μs。

专注于顺序写入速度，EF600 上的 NVMeoF 达到 141,859 IOPS 或 8.87GB/s 的峰值，延迟保持在 250μs 以下，直到达到完全饱和。

通过随机 4K 读取，基于 NVMeoF 的 EF600 接口从 206,592 IOPS 开始，延迟为 192.7μs，并保持在 1ms 以下，直到达到约 2,082,389 IOPS。

最后，当我们查看 4K 随机写入性能时，我们发现 EF600 over NVMeoF 以及 EF570 over FCP 的延迟均低于 100μs。 EF600 的性能继续攀升，直到大约 640,171 IOPS，在完全饱和时延迟超过 1 毫秒。

结论

在高性能光纤通道环境方面，Brocade G620 是 32Gb FCP 和 NVMeoF 标准的基准。 就像之前的 16Gb 6510 交换机一样，从兼容性、耐用性和性能的角度来看，无数企业都依赖它。 G620 继承了这一传统，构建了扩展的连接性，其中包括多达 48 个高性能 32Gps 自动感应端口和多达四个 128-Gbps QSFP 端口。 与过去的 Brocade 交换机一样，它们提供全面的管理软件和成熟的 CLI 界面。 我们也毫不费力地将它集成到我们自己在 StorageReview 的实验室中，因为 Brocade 交换机具有非常漂亮、易于访问的布局，与它的前身 16Gb 6510 相比也非常熟悉。

正如我们在 StorageReview 实验室看到更多高性能闪存平台一样，Brocade G620 充当支持 32Gb FCP 和 NVMeoF 连接的主干。 这些评论包括来自 NetApp 的多个平台 全发EF600 和 阿福A800，随着我们期待审查更新和更新的存储系统，其他人也加入进来。

更高性能的平台将需要更高性能的连接。 Brocade G620 在经过行业验证的机箱中非常符合这一要求。
