Brocade 6510 交换机具有多达 48 个端口的第 5 代光纤通道技术，其规格适用于超大规模、私有云、虚拟化和其他高带宽光纤通道环境。 凭借 768Gb/s 的总吞吐量和 18 英寸深的 1U 占用空间，6510 支持跨 2、4 或 8 个连接端口的 10、16、24、36 或 48 Gb/s 光纤通道，并具有功能集可以通过附加许可证扩展到各种使用场景。 Brocade 6510 代表了同类最佳的光纤通道 SAN 交换，这是 StorageReview 企业存储实验室的重要资产，以确保网络组件不会在 SAN 基准测试期间成为存储设备的瓶颈。

作为 Brocade 24 基本配置的一部分，我们的审查单元配置了 6150 个活动端口，而其他端口可以通过许可激活。 附加许可模型让客户承担额外的责任来分析他们的需求和潜在的升级路径，但需要权衡的是像 6150 这样的交换机技术可以定制以满足 SAN 结构的需求，并且可以通过附加组件进行增强是时候根据需要的变化添加新功能了。

Brocade 6510 交换机采用第七代交换 ASIC Condor3，支持 16 Gbps 光纤通道连接和 6510 的 768 Gbps 带宽，并支持每秒交换 420 亿帧、ClearLink 诊断端口 (D_ports)、动态加密和压缩和前向纠错，以及更高的能效。 根据 Brocade 的说法，6510 仅需要 0.14W/Gb/s 和 2.3W/端口，这意味着使用所有 110.4 个端口时的最大功耗为 48W。 Brocade 6510 交换机支持实时功率测量。

Brocade 6510 交换机规格

• 光纤通道端口：交换机模式（默认）：24、36 和 48 端口配置（通过按需端口 [PoD] 许可证增加 12 个端口）； E、F、M、D、EX 端口

• 性能：光纤通道 2.125 Gb/s 线路速度，全双工； 4.25 Gb/s 线路速度，全双工； 8.5 Gb/s 线路速度，全双工； 10.53 Gb/s 线路速度，全双工； 14.025 Gb/s 线路速度，全双工； 自动检测 2、4、8 和 16 Gb/s 端口速度； 10 Gb/s 可选择可编程为固定端口速度

• 媒体类型：16 Gbps SWL、LWL、ELWL； 10 Gbps SWL、LWL； 8 Gbps SWL、LWL、ELWL

• 聚合带宽：768 Gb/s 端到端全双工

• 可扩展性：具有最多 239 个交换机的完整结构架构

• 认证最大值：6000个活动节点； 56 个交换机，Brocade Fabric OS 架构中的 19 个跃点； 根据需要认证的更大的织物

• ISL 中继：基于帧的中继，每个 ISL 中继最多 16 个 128 Gbps 端口； 每个 ISL 中继高达 XNUMX Gbps。 Brocade Fabric OS 中包含的 DPS 跨 ISL 的基于交换的负载平衡。

• 管理访问：10/100 Mbps 以太网 (RJ-45)、带内光纤通道、串行端口 (RJ-45) 和一个 USB 端口

• 电源：带集成系统冷却风扇的双热插拔冗余电源

• 功耗：所有 110 个端口均装有 48 Gb/s SWL 光学器件时为 16 W，没有光学器件的空机箱为 72 W

• 尺寸（宽 x 高 x 深）：437.64 x 43.18 x 443.23 毫米（17.23 x 1.7 x 17.45"）

• 重量：9.16 千克（20.2 磅），带两个电源 FRU，不带收发器

• 支持的管理软件：HTTP、SNMP v1/v3（FE MIB、FC Management MIB）、SSH； 审计、系统日志； Brocade Advanced Web Tools、APM、Brocade Fabric Watch； Brocade Network Advisor SAN Enterprise 或 Brocade Network Advisor SAN Professional/Professional Plus； 命令行界面 (CLI)； 符合 SMI-S 标准； 管理域； 附加功能的试用许可证

• 可选的增值许可证：

• 综合路由

• 10 Gbps 光纤通道扩展

• 按需端口 (PoD)

• 自适应网络

• 高级性能监控

• 扩展面料

• 织物手表

• 服务器应用程序优化 (SAO)

• ISL 中继

设计与建造

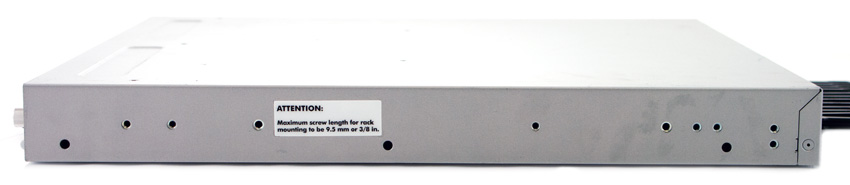

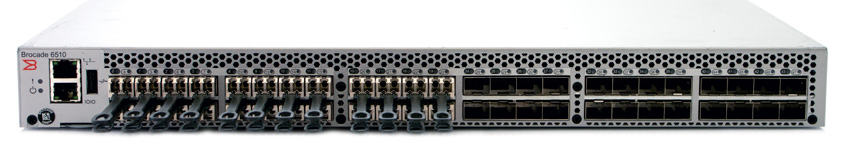

Brocade 6510 交换机采用 1U 机架安装式外形，大部分单元封装在坚固的金属机箱中，正面配有排气通风装置。 端口侧排气是默认配置，但非端口侧排气可作为选项提供。

48 个端口被分组为 8 端口块 (2×4)，可按需提供，这意味着所有 48 个端口都在物理上存在，但只有 24 个端口在基本配置中处于活动状态。 组织可以在购买时或之后再许可 12 或 24 个端口。 前面板还提供 USB 和以太网管理端口，以及 LED 指示灯。

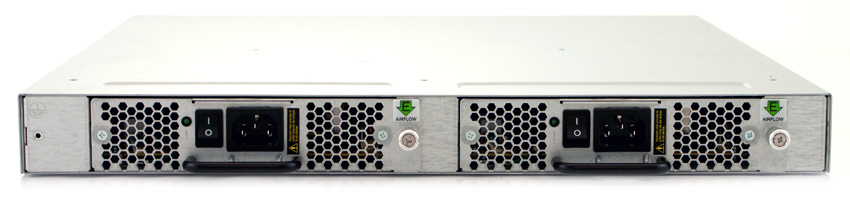

Brocade 6510 由运行频率为 440 MHz 的 PowerPC 667EPx 精简指令集计算机 (RISC) CPU 提供支持。 该装置的背面装有两个带集成系统冷却风扇的冗余热插拔电源。

管理

Brocade Network Advisor 是一种网络管理解决方案，可对所有 Brocade 网络技术执行完整的生命周期管理，并可与第三方设备和管理应用程序集成。 在数据中心，Brocade Network Advisor 的 SAN 版本可以提供结构管理，包括配置、监控、诊断、最佳实践验证以及 Brocade DCX 8510 骨干网、Brocade DCX 骨干网、Brocade SAN 导向器和 SAN 交换机、主机总线适配器的管理(HBA) 和聚合网络适配器 (CNA)。

 博科网络工具管理

Brocade Network Advisor SAN Professional 版包含在 6510 中。Network Advisor 可作为纯 IP、纯 SAN 或 SAN+IP 捆绑包提供，并提供三种 SAN 规模：SAN Professional，具有多达 1000 个交换机端口和一个结构，具有仅限博科 FOS； SAN Professional Plus，具有多达 2560 个交换机端口和 36 个结构； 和 SAN Enterprise，具有 9000 个交换机端口和 36 个结构。 需要 Professional Plus 和 Enterprise 捆绑包才能使用适用于 VMware vCenter 的 Network Advisor 插件和适用于 Microsoft SCOM 的 Brocade Management Pack。 还提供对来自 IBM、HP 和 EMC 的数据中心编排解决方案的支持。

 Brocade Web 工具分区

Brocade ClearLink 诊断端口 (D_Ports) 是 Brocade 6510 交换机支持的一种新端口模式，可以激活它以在部署之前或故障排除期间识别光纤和电缆问题。 D_Ports 可以启动自动测试协议来验证链路间的延迟和距离，并验证光纤和 16 Gbps 收发器的完整性。 D_Ports 使用需要 Condor3 端口和 Brocade 品牌的 10 Gbps 或 16 Gbps SFP。

Brocade 6510 交换机采用了两种旨在简化两种不同部署场景的技术。 Brocade EZSwitchSetup 向导简化了初始配置以及对仅具有光纤通道端口的单交换机结构的持续管理。 当 Brocade 交换机与主机中的 Brocade 适配器结合使用时，动态结构配置 (DFP) 允许组织通过虚拟化主机全球名称 (WWN) 来消除添加或更换服务器时的结构重新配置。 DFP 减少或消除了修改分区或逻辑单元号 (LUN) 掩码的需要，并支持虚拟 WWN 的预配置。

 Brocade Web 工具端口管理

当获得全部 48 个端口的许可时，6510 支持配置为 Brocade Access Gateway，以便通过减少结构中域 ID 的数量来简化 SAN 管理。 在 AG 模式下使用时，6510 对主机和结构在逻辑上是透明的，允许更多的主机，而不会增加交换机管理开销。 然而，Brocade 确实将其 Virtual Fabric 作为基本 FOS 固件的一部分包含在内。 Virtual Fabrics 使管理员能够在物理 SAN 中创建由单独管理的结构、设备、端口和交换机组成的逻辑组。 独立管理的逻辑交换机可以配置自己的数据、控制和管理路径，这些路径可以部署在任何可用模式下，包括 McDATA Fabric 或 McDATA Open Fabric 模式。 逻辑交换机还提供了一种方法来简化客户、部门或应用程序的存储费用分摊，并且不需要在 SAN 中的每个交换机上启用。

可选的动态压缩可优化网络性能，并可与动态加密结合使用。 静态数据加密对数据进行加密，使其以加密形式存储在目标存储介质上。 Brocade 6510 交换机的动态数据加密可与静态加密和动态压缩一起使用，使用在硬件中运行的 AES-GCM-256 算法对在网络中两点之间传输的数据进行加密。

Brocade 6510 交换机支持通过本机光纤通道进行集成 SAN 扩展，城域连接可达 100 公里。 使用增强型长波光学和暗光纤，光纤通道本身提供连接最远 30 公里的能力。 为提供 30 公里以上的链路，博科提供扩展结构选项以利用波分复用 (WDM) 和暗光纤设备。 Brocade 6510 可提供长达 16 公里的 100 Gbps 链路，每个连接的设备都显示为本地 SAN 设备。 所有管理流量都类似地流经内部 SAN 连接，这意味着可以使用 Brocade Network Advisor 从单个管理员控制台管理整个结构，而无需进行大量配置。 长距离连接使用标准交换机端口，通过长波收发器、光纤通道中继器或 DWDM 连接提供 E_Port 互连。 Brocade ISL Trunking 还支持长距离光纤通道链路，以及 Brocade 的 Extended Fabrics，这是一种优化长距离链路交换机缓冲的附加组件。

结论

Brocade 6510 为光纤通道网络提供了强大而灵活的 SAN 交换技术，其传输距离可达 100 公里。 硬件平台采用新的 Condor3 ASIC 和 667 MHz PowerPC 440EPx RISC CPU 以最大限度地提高吞吐量，同时提供 Brocade 的 Fabric OS 和 Network Advisor SAN 管理软件来配置和管理跨 SAN 架构和链路层的一组强大功能。

对于需要最大化交换能力以处理复杂、虚拟化或长距离链路的光纤通道网络，Brocade 6510 是一个强大的产品。 附加许可模型确实需要光纤通道 SAN 管理员进行额外的规划，但在处理高端 FC 交换机时，这是必然的。

在我们的企业测试实验室中，Brocade 6510 是我们光纤通道网络的主干，包括对传统 8Gb 设备和最新的 16Gb FC 设备的评估。 这包括在我们全方位的综合和应用程序测试（例如 VMmark）中测试最新的全闪存 SAN。

优点

• 强大的高吞吐量 16 Gbps 光纤通道交换。

• 久经考验的复杂 Brocade Fabric OS 和 Network Advisor 管理平台。

缺点

• 附加升级许可模型需要额外的规划和购买才能在初始部署后访问其他功能。

底线

Brocade 6510 是一款强大的企业 SAN 交换机，可为光纤通道网络提供全方位的连接选项，非常适合利用高性能存储的高度虚拟化网络环境。
