Brocade G610系列 光纤交换机

BR-G610-8-16G-0

博科G610，32G,24端口交换机，8端口激活，含8个博科16Gb/s短波多模模块，可按需扩展到16或24个通讯端口，全光纤支持级联，交流单电源，端口端出风设计，机架套件， 1年原厂保修.

BR-G610-16-16G-0
博科G610，32G,24端口交换机，16端口激活，可按需扩展到16或24个通讯端口，全光纤支持级联，交流单电源，端口端出风设计，机架套件， 1年原厂保修.

BR-G610-24-16G-0
博科G610，32G,24端口交换机，24端口激活，可按需扩展到16或24个通讯端口，全光纤支持级联，交流单电源，端口端出风设计，机架套件， 1年原厂保修.

BR-SMED8PTPOD-01
S/W 8 Port-On-Demand, with  0 SFPs for Gen 6 Entry Switch（8端口激活软件，不含短波多模模块）
XBR-SMED8PTPOD-16G
S/W, 8 PORT-ON-DEMAND, WITH 8 BR 16G SWL SFPS FOR GEN6 ENTRY SWITCH（8端口激活软件，含8个博科16Gb/s短波多模模块）

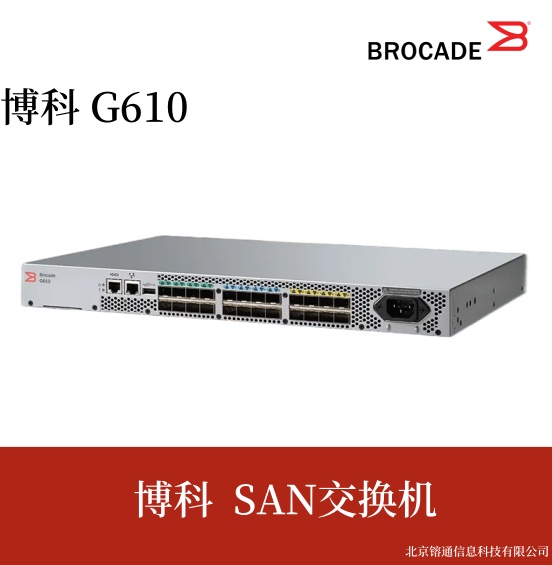

Brocade G610交换机

适合现代化数据中心的经济实惠、值得信赖的存储交换机

现今的企业面临巨大压力，需要将一切信息数字化以更具竞争力、**限度地增加收入并提高生产力。然而，爆炸性的数据增长，加上用户期望随时随地在任何设备上进行无限访问，将存储环境推向极限。

主要特性

-提供经济实惠的存储交换机，集全新的简便性和灵活性于一身

-满足关键应用的高吞吐量、低延迟需 求，具有闪存就绪性能

-无需进行中断性和替换性操作，即可无缝迁移到下一代NVMe闪存阵列。

-提供从8个端口到24个端口的按需增长，从而支持不断变化的存储环境

-端口速率可从16 Gbps提升到32 Gbps，以按需提供增强的性能

-具有点击式用户界面，简单三步即可 完成安装，可简化部署并节省时间

-通过自动发现常见网络问题并从中恢 复以增强弹性

-借助VM Insight主动监控并优化各个虚拟机（VM）的运行状况和性能， 并确定异常情况

-利用Brocade Fabric Vision技术来简化管理、快速解决问题、延长正常运行时间并降低成本

要满足这些动态业务需求，网络必须不断发展，以提高速度、效率并降低成本。由于旧式基础架构无法支持不断变化的工作负载和基于闪存的存储技术的性能要求，因而制约了全闪存数据中心的性能，所以需要将目光投向旧式基础架构之外。企业需要一种新的存储网络方法来连接数据 库、虚拟服务器、桌面和关键应用，以及释放闪存的全部能力。通过将网络视为存储环境中至关重要的组成部分，企业可以**限度提高自己的生产力和效率，即便 在快速扩展环境的过程中也不例外。

Brocade® G610是一款经济实惠的存储交换机，拥有值得信赖的性能和可靠性。利用第六代光纤通道技术，它可为不间断的数字业务提供闪存就绪解决方案。Brocade G610将高达32 Gbps的性能、无与伦比的简便性和企业级功能完美地结合在一起，可在入门级交换机中提供超高的性价比。

中小型数据中心可以通过Brocade G610 利用行业领先的第六代光纤通道技术。企业可以充分利用以下两项优势：对行业领 先存储技术的高性能访问；从8个端口到 24个端口按需增长，以支持不断变化的存储环境的能力。此外，借助可简化部署 并节省时间的点击式用户界面，用户还可轻松使用和安装Brocade G610。

这款交换机设计有一个高效的1U产品包， 刚开始时有8个端口，并且具有较低的能 耗（每1Gbps 0.10瓦，每个端口3.2瓦）， 可为第六代交换机提供较低的总体拥有 成本（TCO）。为了进一步控制成本， Brocade G610还提供实时监控功能，以 使用户能够主动监控交换机的功耗。

第六代光纤通道

博科第六代光纤通道是专为关键任务的存储系统构建的网络基础架构，可提供突破性的性能、运营稳定性和增强的业务敏捷性，以加快数据访问、适应不断变化的要求及促进不间断的业务运营。采用第六代 光纤通道技术的Brocade G610是一款经济 实惠的存储交换机，可提供简化的运营、闪存就绪的性能和不间断的可靠性，满足您企业不断增长的需求。

行业领先的技术，灵活、简 单且易用

Brocade G610具有多达24个光纤通道端 口，提供行业领先的第六代光纤通道技术。并且具有灵活、简单、易用的解决方案。这款入门级交换机设计用于实现最高的灵活性。

可通过按需端口扩展（PoD）提供“按需付费”功能，从而轻松、经济高效地从8个端口扩展到24个端口。而且，24 个SFP+端口中的每一个端口都支持4 Gbps、8 Gbps、16 Gbps和32 Gbps光 纤通道速率。高速32 Gbps和16 Gbps光 模块使企业可以按需部署带宽，以满足不断增长的数据中心需求。

借助其POD功能，Brocade G610提供 实现快速部署所需的卓越整体价值和灵活性，以满足用户需求并为实现更高的增长提供支持。此外，利用Brocade EZSwitchSetup向导，只需三步即可轻松 部署交换机。该工具具有简单的用户界面，可显著缩短部署和配置时间。

可满足不断变化的存储要求的闪存就绪性能

面对日益激烈的竞争和提供差异化服务的需求，企业需要依赖领先的技术来帮助它们发展业务并增加收入。博科第六代光纤通道可提供先进的32 Gbps性能，以重新定义应用性能的限制，释放新存储技术的全部潜力。

Brocade G610集市场领先的第六代吞吐 量和低延迟以及经济的交换机外形设计 于一身，是中小型企业的理想选择。利用这款交换机，企业可以构建一个闪存就绪基础架构，从而适应它们不断增长的业务需求。

通过将最多8个交换机互连链路（ISL） 组成一个256Gbps的基于帧的中继，管理员可以实现**带宽利用率、高可用性和负载均衡。这可以通过8个32 Gbps SFP+端口实现。此外，基于交换的动态路径选择（DPS）技术可以将数据自动路由到光纤通道网络中最高效的可用路径，实现矩阵性能优化和负载均衡。在特定配置中，Brocade ISL Trunking技术可以进一步补充，提供更有效的负载均衡（见图1）。

要实现闪存的全部优势，企业需要借助 NVMe将高性能的延迟敏感型工作负载转变为基于闪存的存储。Brocade G610支持NVMe，使企业可以无缝集成博科第六代光纤通道网络和新一代闪存存储，而无需进行具有破坏性的淘汰和更换。

NVMe over Fibre Channel的简便性和高效性可显著提高闪存的性能。而且，借助NVMe，用户可以实现更快的应用响应速度，利用固态硬盘的性能，从而通过闪存提高整个虚拟数据中心的可扩展性。利用NVMe over Fibre Channel的高效性并 结合博科第六代光纤通道的高性能和低延迟，企业可以加快IOPS速度，提供新一代数据中心所需的性能、应用响应时间和可扩展性。

依赖不间断业务运营的网络

博科第六代技术利用丰富的光纤通道创 新，为全世界要求苛刻的数据中心环境 提供行业领先的可靠性。博科第六代技术 和Fabric Vision® 技术提供了一种突破性 硬件和软件解决方案，可帮助企业简化监控，**限度地提高网络可用性，了解问题以加快问题解决速度，并满足关键的服务水平协议（SLA）要求。VM Insight是 Fabric Vision技术中的最新功能，能通过 集成传感器主动了解各个虚拟机（VM） 的运行状况和性能。借助此功能，管理员可以快速识别VM的异常行为，从而加快故障排除和故障隔离，帮助确保**性能和运营稳定性。

前向纠错（FEC）功能通过自动检测和恢复网络传输错误进一步增强弹性。要确保可在部署之前预测性能，企业可以借助Brocade Clearlink® 诊断和Flow Generator功能对基础架构进行验证。

BROCADE FABRIC VISION技术

采用VM Insight的Brocade Fabric Vision技术是对第六代光纤通道的扩展，可提供对整个存储网络的前所未有的洞察力和可视性。借助其强大的集成监控、管理和诊断工具，企业可以：

简化监控：

- 只需轻轻一点，即可部署超过20年的存储网络连接**实践

- 利用集成网络传感器了解VM存储性能衡量指标来保持SLA合规性

- 利用可通过浏览器接入、包括深入分析功能的控制面板，获得对Fabric架构的全面可视性

提高操作稳定性：

- 通过主动监控避免50%的常见网络问题

- 在应用性能受到影响之前发现热点并自动减少网络问题

- 监控每台VM的性能，并识别性能异常，以便进行故障隔离和故障排除

大幅度降低成本：

- 借助自动化测试和诊断工具，节省将近50%的维护成本。

- 通过集成网络传感器、监控和诊断功能消除对昂贵的第三方工具的需求，节约数百万美元的资本支出（CapEx）

- 基于VM工作负载要求简化网络规划和配置，从而降低成本

简化的管理和强大的网络分析

Brocade Fabric Vision技术可通过强大的集成监控、管理和诊断功能，提供前所未有的存储网络洞察力和可视性。利用这些创新的功能，管理员能够在故障影响到正常运行之前排除故障，以帮助企业满足SLA要求。

Fabric Vision技术包括：

- VM Insight：通过基于标准的端到端VM标记，无缝监控整个存储Fabric架构中的虚拟机（VM）性能。管理员可以快速确定导致VM/应用性能异常的来源，并根据VM/应用的要求配置和微调基础架构以满足服务级别目标。

- 监控与警报策略套件（MAPS）：在MAPS中利用预先配置的基于规则/策略的模板，可简化全Fabric架构范围的门限配置、监控和预警。管理员可以利用通用的规则和策略来一次性配置整个矩阵（或多个矩阵），也可以为特定端口或交换机单元定制策略。借助Flow Vision和VM Insight，管理员可在MAPS策略中为虚拟机流指标设置阈值，以收到关于VM性能降低的通知。

- Fabric Performance Impact（FPI）监控：利用预先定义的MAPS策略，自动检测并向管理员通知不同的延迟严重级别，并发现可能会影响网络性能的“慢漏”设备。此功能可识别各种延迟严重级别，准确地指出导致端口瓶颈的设备或受端口瓶颈影响的设备，自动隔离 “慢漏”设备以防止缓冲信用不足。

-控制面板：提供集成控制面板来显示总体SAN Health视图以及有关异常状况的详细信息，帮助管理员轻松掌握发展趋势，快速确定交换机或Fabric架构中发生的问题。

- 配置和运营监控策略自动化服务套件（COMPASS）：利用自动化交换机和矩阵配置服务简化部署、维护一致性并提高更大环境的运营效率。管理员可以配置模板或采用现有配置跨矩阵无缝部署配置。此外，他们还可以通过在 Brocade Network Advisor控制面板中应用COMPASS配置和违反策略监控，确保各项设置不会随着时间而发生变化。

-Brocade Clearlink诊断：确保光纤通道光学组件和线缆的光学和信号完整性，简化高性能矩阵的部署和支持。 Clearlink诊断端口（D_Port）是光纤通道平台的一种高级功能

- Flow Vision：帮助管理员识别、监控并分析特定应用数据流，以简化故障排除，**限度地提高性能，避免拥塞，优化资源利用。

Flow Vision包括：

– Flow Monitor：提供全面的可视性，自动识别流量并平滑地监控流量性能。管理员可以监控从特定主机发往多个目标或LUN、从多个主机到特定目标/LUN或特定ISL中的所有流量。 此外，它们可以对特定类型的帧进行LUN级监控， 发现会影响应用性能的资源争用或拥塞。借助VM Insight，管理员可以监控每台VM的网络吞吐量统计信息。

– 流量识别：让管理员在不中断运行的情况下发现特定主机端口或存储端口的进出流量，或者穿越ISL/IFL或FCIP 隧道监控全矩阵范围的应用性能。此外，管理员能够发现带宽消耗最高和**的设备，并管理容量规划。

– Flow Generator（流生成装置）：提供一种内置的流量生成装置，用于在部署应用之前预先测试和验证数据中心基础架构的可靠性——包括路由验证和光模块、线缆、端口、后端连接 及ISL的完整性。

– Flow Mirroring（流镜像）：提供先进的功能，平滑地创建特定应用和数据流或帧类型（可捕获以进行深入全面的分析）的拷贝。

- 前向纠错（FEC）：从设备连接和ISL 中的位错误中恢复，增强传输可靠性和性能。

-信用损失恢复：帮助避免缓冲信用损失导致的性能降低和拥塞。

Brocade Network Advisor

Brocade Network Advisor可简化第六代光纤通道管理并帮助企业积极主动地诊断并排除故障，从而**限度地延长正常运行时间、提高运营效率并降低成本。向导驱动的界面允许将Fabric架构、交换机和端口作为一个设备组进行管理，进而大幅度缩短部署和配置时间。可定制的控制面板从一打开包装就可以通过图形显示性能和运行状况数据，包括通过Brocade Fabric Vision技术捕获的所有数据。为加快故障排除工作，管理员可以使用控制面板回放功能来快速查看过去发生的事件并确定矩阵中出现的故障。控制面板和报告还可以灵活配置，只显示最相关的数据，使管理员可以更高效地为各种操作分配优先级，确保出色的网络性能。

Brocade接入网关模式

Brocade G610可作为功能全面的Fabric架构交换机或作为Brocade接入网关进行部署，来简化Fabric架构拓扑和异构Fabric 架构连接（其默认模式设置是交换机）。Brocade接入网关模式利用N_Port ID Virtualization（NPIV）交换机标准来直接 向SAN Fabric架构的核心显示物理和虚拟服务器。这使Brocade接入网关对SAN Fabric架构完全透明，因此可大大减轻网络边缘的管理工作。Brocade接入网关模 式下的Brocade G610可以将服务器连接到支持NPIV的SAN Fabric架构。企业可以通过Brocade Network Advisor 或CLI轻松实现Brocade接入网关模式。

Brocade接入网关模式的主要优势包括：

-更高的可扩展性，适合大型或快速增长的服务器和虚拟服务器环境

-减少网络边缘的管理工作，因为 Brocade接入网关没有域身份，在核心Fabric架构看来是完全透明的

-支持异构SAN配置，而不减少服务器连接功能

博科全球服务

Brocade Global Services（博科全球服务）有着全面的专业技术来帮助企业构建 可扩展而且高效的云基础架构。利用20 年的存储、网络连接和虚拟化经验，博科全球服务可提供全球**的专业服务、技术支持和培训服务，帮助企业最有效地利用他们对博科产品的投资，加快新技术部署并优化网络基础架构的性能。

有效地利用投资

为了帮助客户有效地利用技术投资，博科及其合作伙伴可提供全面的解决方案，包括专业服务、技术支持和培训。若欲了解更详尽信息，请联系我们。
